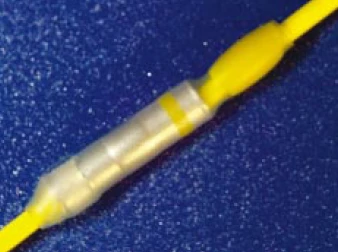

For at krympe den dobbeltsidede splejsningsterminal skal vi være opmærksomme på kvaliteten. I IPC-A-620 er der et kapitel til at definere specifikationen.
Mål - Klasse 1,2,3
• Korrekt farve-kodet varmekrympende hylster (A).
• Varmekrympbar muffe er centreret på ferrul.
• Smeltebare tætningsringe er løbet.
Acceptabel - Klasse 1,2,3
• Ender af ledninger støder ikke mod wirestop. Ledninger er synlige
gennem inspektionsvinduer (pile).
• Trådisoleringsgabet er mindre end to tråddiametre inklusive
isolering.
• Bellmouth er tydelig.
Acceptabel - Klasse 1,2,3
• Trådisoleringsgabet er inden for to tråddiametre inklusive
isolering i begge ender (ikke vist).
• Varmekrympbare muffeender er forseglet til ledningsisoleringen
(ingen trådtråde er blotlagt).
Acceptabel - Klasse 1,2,3
• Crimp-inddybninger roteres (kun sømløse splejsninger).
Acceptabel - klasse 1
Procesindikator - Klasse 2,3
• Varmekrympende ærme er ikke centreret, men ærmeender er det
forseglet til ledningsisoleringen.
Defekt - Klasse 1,2,3
• Trådisolering strækker sig ind i trådkrymperøret (A).
• Krympeindrykket er væk fra enden af splejsningen (B).
• Trådende(r) er ikke synlige gennem inspektionsvinduet(e)
(C).
• Trådisoleringsgabet er større end to tråddiametre
inklusive isolering (D).
• Varmekrympbar muffe overlapper ikke begge isoleringer
huller (ikke vist).
Defekt - Klasse 1,2,3
• Trådstrenge strækker sig ud af inspektionsvinduet.
Defekt - Klasse 1,2,3
• Trådtråde har gennemboret den varmekrympelige muffe.
